외관 변화를 고려한 적응적 다수 휴먼 추적 방법

1. 3차원 표현 기반 다수 휴먼 추적 모델

T3DP^[2]에서는 2차원 표현에 비해 3차원 표현은 구분되기 쉽고(distinguishable) 시점에 불변(invariant)한 특성을 가지고 있으므로 휴먼 추적에 더 적합하다는 주장이 제기되었다. T3DP는 검출에 의한 추적 방식을 따르며, 3차원 자세, 위치, 그리고 외관 속성을 특징으로 추출 및 예측하여 휴먼 객체의 추적에 활용한다. T3DP의 확장 모델인 PHALP[3]에서도 동일한 속성의 3차원 표현이 휴먼 추적에 활용된다. PHALP는 PoseTrack18 데이터셋^[4]에서 프레임 간 휴먼 객체들의 3차원 속성별 거리가 주어질 때 검출된 휴먼 객체가 추적되고 있는 휴먼 객체에 포함될 확률에 기반한 비용 계산 함수를 추적을 위한 데이터 연관(data association)에 활용한다. 4DHumans^[5]는 트랜스포머(trans-former) 기반의 3차원 휴먼 복원 모델인 HMR2.0을 제안하여 보다 정확한 자세 특징을 휴먼 추적에 활용할 수 있도록 하였다. 또한 이전 모델들^[2,3]과 다르게 SMPL 자세 파라미터^[5]를 자세 특징으로서 활용하여 일반적인 3차원 자세 복원 모델이 추적에 적용될 수 있는 구조를 제안하였다.

2. 외관 변화를 고려한 다수 휴먼 추적 모델

검출에 의한 추적 구조를 가지는 기존의 모델들^[6,7,8]은 일반적으로 검출에 대한 신뢰도 임계치 이하의 결과들을 추적에서 제외한다. 하지만 이러한 검출 결과들은 외관 변화가 발생한 객체를 포함할 수 있는데, 단순히 이러한 객체들을 필터링하는 방식은 추적 성능에 무시할 수 없는 악영향을 끼칠 수 있다. ByteTrack^[9]에서는 모든 검출 결과들을 추적에 활용하되 검출 신뢰도를 기준으로 2단계로 수행되는 추적 알고리즘이 제안되었다. ByteTrack은 검출에 의한 추적 구조를 가지는 추적 모델에 일반적으로 적용될 수 있고, MOT 데이터셋^[10]에 대해 향상된 추적 성능을 보였다. 그리고, PHALP+B는 기존의 3차원 표현 기반 추적 모델에 휴먼 객체의 외관 변화를 고려한 알고리즘을 적용하여 PoseTrack 데이터셋^[4,11]에 대해 추적 성능이 향상됨을 보였다. 하지만 PHALP+B는 높은 검출 신뢰도를 가지는 휴먼 객체가 역동적인 자세를 가지거나 모션 블러가 발생할 때, 여전히 저하된 성능의 추적 결과를 산출할 수 있다. 본 연구에서는 PHALP+B를 baseline 모델로 하여 높은 신뢰도 범위의 검출 결과에 대한 자세 및 외관 특징 추출의 정확도를 높여 추적 성능을 향상시키는 방법을 제안한다.

1. 검출 및 특징 추출

먼저 입력 비디오 V의 t번째 프레임 f_t가 입력되면 검출 결과 $$ D_t={\left\{d_t^i\right\}}_1^{i=m}$$가 출력된다. 여기서 $$ d_t^i$$는 i번째 휴먼 객체에 대한 바운딩 박스 $$ b_t^i$$, 검출 신뢰도 점수 $$ c_t^i$$, 이진 마스크 $$ m_t^i$$의 집합이다. 검출 결과 $$ d_t^i$$는 검출 신뢰도 $$ c_t^i$$가 신뢰도 임계치 c_high 이상일 경우 높은 신뢰도 검출 결과의 집합 DH로 분류된다. 그렇지 않고 $$ c_t^i$$가 c_high 미만이고 낮은 검출 신뢰도 임계치 c_low이상이면 $$ d_t^i$$는 낮은 신뢰도 검출 결과의 집합 DL로 분류된다. 이러한 검출 및 특징 추출 과정은 그림 3에 나타나 있다.

Fig. 3.

The pipeline of the detector and feature extractor

검출 결과 $$ d_t^i$$가 DH로 분류되는 경우 특징 추출기를 통해 3차원 표현 $$ R_t^i$$가 추출된다. 3차원 표현 $$ R_t^i=\left\{p_t^i,l_t^i,a_t^i\right\}$$는 자세, 위치, 외관에 대한 정보를 포함하는 특징 벡터의 집합으로 $$ p_t^i\in {\mathbb{R}}^{24\times 3\times 3}$$, $$ l_t^i\in {\mathbb{R}}^3$$, $$ a_t^i\in {\mathbb{R}}^{512}$$를 만족한다. 먼저, i번째 사람의 검출 영역 영상 $$ f_t^i$$에 대해 디블러 모델^[12]이 다음과 같이 적용된다: $$ deblur\left(f_t^i\right)$$. 다음으로 디블러된 영상이 트랜스포머 기반의 휴먼 메쉬 복원 모듈인 HMR2.0^[5]에 입력되어 SMPL 파라미터 $$ \mathrm{\Theta }=\left[\theta ,\beta ,\pi \right]$$가 출력된다. 여기서 $$ \theta \in {\mathbb{R}}^{24\times 3\times 3}$$, $$ \beta \in {\mathbb{R}}^{10}$$, π=(R, t)는 각각 자세, 형태, 카메라 파라미터이며, 카메라 파라미터는 전역 회전(global orientation) $$ R\in {\mathbb{R}}^{3\times 3}$$과 전역 이동(global translation) $$ t\in {\mathbb{R}}^3$$으로 구성된다. 복원된 SMPL 파라미터 중 θ는 추적을 위한 3차원 표현 중 자세 특징 $$ p_t^i$$로 활용되고, 복원된 SMPL 메쉬의 골반(pelvis)의 2차원 픽셀 좌표인 $$ \left(x_t^i,y_t^i\right)$$와 깊이(depth) 정보를 나타내는 nearness^[13] $$ n_t^i$$는 함께 위치 특징 $$ l_t^i=\left(x_t^i,y_t^i,n_t^i\right)$$로 사용된다. 그리고 $$ a_t^i$$는 HMAR^[2]의 외관 특징 추출 모듈을 통해 추출된다.

다음으로 검출 결과가 DL으로 분류되는 경우에는 별도의 추가적인 특징 추출 없이 바운딩 박스 $$ b_t^i$$가 데이터 연관을 위한 특징으로 추출된다.

2. 예측

검출 및 특징 추출과 동일하게 예측 과정도 그림 4와 같이 두 단계로 수행된다. 첫 번째 예측 단계에서는 DH에 속하는 검출 결과들과 3차원 표현에 기반한 유사도 계산을 하기 위해 현재까지의 추적 결과인 트랙릿(tracklet)의 3차원 표현에 대한 예측을 수행한다. 추적 ID가 j인 휴먼 객체에 대한 트랙릿 $$ T_{t-1}^j$$의 3차원 표현에 대한 예측을 수행한다고 가정하자. 이때 트랙릿 $$ T_{t-1}^j$$가 포함하고 있는 3차원 표현 시퀀스를 $$ R^j=\left\{P^j,L^j,A^j\right\}$$라고 하자. 여기서 $$ P^j,L^j,A^j$$은 이전 q프레임 동안의 자세, 위치, 외관 특징 벡터의 시퀀스로서 $$ P^j=\left\{p_{t-1}^j,p_{t-2,\dots ,}^j,p_{t-q}^j\right\}$$, $$ L^j=\left\{l_{t-1}^j,l_{t-2,\dots ,}^j,l_{t-q}^j\right\}$$, $$ A^j=\left\{a_{t-1}^j,a_{t-2,\dots ,}^j,a_{t-q}^j\right\}$$로 표현될 수 있다.

Fig. 4.

The pipeline of the predictor

먼저 P^j가 트랜스포머 기반의 자세 예측 모델^[3]에 입력되어 자세 특징 벡터 $$ {\widehat{p}}_t^j={\phi }_p\left(P^j\right)$$가 예측된다. 위치 특징 벡터의 경우 간단한 선형 회귀 함수 $$ {\phi }_L\left(L^j\right)$$에 의해 각 좌표가 독립적으로 예측된다. 외관 특징 벡터의 예측을 위해서는 A^j가 사용되지 않고 해당 휴먼 객체의 UV 영상 $$ T_t^j\in {\mathbb{R}}^{3\times 256\times 256}$$와 가시성 지도 $$ v_t^j\in {\mathbb{R}}^{1\times 256\times 256}$$가 결합된 $$ A_t^j=\left[T_t^j,v_t^j\right]\in {\mathbb{R}}^{4\times 256\times 256}$$가 사용된다. 외관 특징 벡터 $$ {\widehat{a}}_t^i$$의 예측을 위해 먼저 $$ {\widehat{A}}_t^j$$가 다음과 같이 $$ A_t^j$$와 $$ {\widehat{A}}_{t-1}^j$$의 가중 합(weighted sum) 연산 φ_A를 통해 계산된다:

그 후 계산된 $$ {\widehat{A}}_t^j$$는 HMAR의 인코더에 입력되어 외관 특징 벡터 $$ {\widehat{a}}_t^j$$가 출력된다.

두 번째 예측 단계에서는 DL에 속하는 검출 결과들과 intersection over union(IoU)를 계산하기 위해 트랙릿의 바운딩 박스를 예측한다. 이를 위해 첫 번째 데이터 연관 과정을 통해 정합되지 않은 트랙릿 $$ T_{t-1}^j$$의 바운딩 박스 $$ b_{t-1}^j$$가 칼만 필터(Kalman filter)에 입력되어 $$ {\widehat{b}}_t^j$$가 예측된다.

3. 비용 계산

첫 번째 단계에서의 비용 함수는 확률적으로 정의된다. 검출 결과로부터 계산된 특징 벡터들 $$ p_t^i$$, $$ l_t^i={\left[x_t^i,y_t^i,n_t^i\right]}^T$$, $$ a_t^i$$과 트랙릿 $$ T_{t-1}^j$$의 예측된 특징 벡터들$$ {\widehat{p}}_t^j$$, $$ {\widehat{i}}_t^i$$, $$ {\widehat{a}}_t^j$$사이의 유클리드 거리 Δ_p, Δ_xy, Δ_n, Δ_a가 주어졌을 때, 검출 결과 $$ d_t^i$$가 트랙릿 $$ T_{t-1}^j$$에 속할 조건부 확률은 다음과 같다:

여기서 P_P, P_XY, P_N, P_A는 각 특징 벡터에 대한 조건부 확률로써, 이는 PoseTrack18 학습 데이터셋에 대한 검출 결과와 트랙릿 예측 사이의 정합에 대한 true positive 분포를 통해 모델링 될 수 있다^[3]. 이제 검출 결과와 트랙릿 사이의 비용 함수 φ_c1는 다음과 같이 정의된다:

여기서 각 특징 벡터 별 조건부 확률 P_P, P_XY, P_N, P_A은 스케일 파라미터(scale parameter)를 포함한다. 이러한 스케일 파라미터들은 PoseTrack18 검증 데이터셋에 대한 프레임 단위의 데이터 연관 오차를 넬더-미드(Nelder-Mead) 알고리즘^[14]으로 최소화하여 결정된다.

두 번째 비용 계산에서는 DL에 속한 검출 결과들의 바운딩 박스들과 첫 번째 데이터 연관 단계에서 정합되지 않은 트랙릿에 대해 예측된 바운딩 박스들 사이의 IoU가 계산된다. 이 때의 비용은 각 IoU 값에 -1을 곱한 값으로 정의된다.

4. 데이터 연관

데이터 연관 단계에서는 헝가리안 알고리즘(Hungarian algorithm)^[15]이 사용된다. 비용 계산 단계에서 획득된 n개의 검출 결과들과 m개의 트랙릿들 사이의 정합 비용으로부터 비용 행렬 $$ C\in {\mathbb{R}}^{n\times m}$$이 구성된다. 헝가리안 알고리즘은 비용 행렬로부터 최소 가중치(minimum weight) 정합을 효율적으로 계산하여 트랙릿이 최적의 검출 결과를 포함할 수 있도록 해 준다. 첫 번째 데이터 연관 과정을 통해, 정합된 트랙릿 mT1, 정합되지 않은 트랙릿 uT1, 정합되지 않은 검출 uD1이 출력된다. 두 번째 데이터 연관에서도 mT2와 uT2가 출력되고, 정합되지 않은 검출인 uD2는 삭제된다. 최종적으로 mT1와 mT2에 의해 이전 트랙릿이 갱신되고, uD1이 새로운 트랙릿으로 할당된다. uT2에는 최대 수명(max age)인 t_max가 부여되고, t_max 개의 프레임이 지난 후에도 정합되지 않는다면 삭제된다.

1. 데이터셋, 평가 방법, 구현 세부사항

본 연구에서는 제안하는 방법을 평가하기 위해 다수 휴먼 객체에 대해 밀집한 바운딩 박스와 추적 ID가 어노테이션(annotation) 되어 있는 PoseTrack 데이터셋 중 PoseTrack21 데이터셋^[11]을 사용한다.

PoseTrack 데이터셋은 MPII 휴먼 자세 데이터셋^[16]을 확장하여 구성된다. 593개, 170개, 375개의 학습, 검증, 테스트 시퀀스로 나뉘어지며 총 46,933개의 프레임으로 이루어진다. PoseTrack21은 다수 휴먼에 대한 자세 추정 및 추적 성능 평가를 위해 제안된 PoseTrack18에 기반한 데이터셋이다. 두 데이터셋은 동일한 시퀀스로 구성되어 있지만 PoseTrack18 데이터셋과는 달리 PoseTrack21 데이터셋에서는 작거나, 밀집되어 있거나, 잘려진(truncated) 사람들에 대한 어노테이션이 제공된다. 또한 평가 시 제외되는 무시 영역(ignore region)이 PoseTrack18 데이터셋 보다 적게 설정되었다. 이러한 특성을 바탕으로 외관 변화가 큰 휴먼 객체를 포함하는 동영상에서의 휴먼 추적을 수행하는 제안 모델에 대한 평가에 PoseTrack21 데이터셋을 활용한다.

우리는 제안하는 방법을 평가하기 위해 HOTA^[17]를 측정하여 보고한다. HOTA는 시퀀스 별로 추적 결과에 대한 바운딩 박스와 추적 ID를 기준으로 검출 정확도인 DetA(detection accuracy)와 데이터 연관 정확도인 AssA(association accuracy) 두 평가 지표를 균형 있게 반영한 평가 척도이다.

제안하는 방법에서 검출기로는 Mask-RCNN^[18]이 사용되고, c_high는 PHALP+B와 같이 0.8로 설정된다. c_low는 PoseTrack21 학습 데이터셋에 대한 그리드 서치(grid search)를 통해 0.5로 설정하였다.

2. 정량적 평가 결과

우리는 제안하는 외관 변화를 고려한 적응적인 추적 방법이 성능 개선에 정량적으로 도움을 준다는 것을 보인다. 이를 위해 우리는 baseline 모델인 PHALP+B를 단계적으로 확장하여 baseline 모델과의 정량적 비교를 수행한다. 평가는 PoseTrack21 데이터셋의 검증 데이터셋에 대하여 수행되었다.

표 1은 PoseTrack21 데이터셋에 대해 baseline 방법인 PHALP+B와 제안하는 방법의 정량적 성능을 보여준다. 여기서 PHALP'는 기존 PHALP에서 자세 복원 모듈만 HMR2.0으로 바뀐 모델이다. 먼저, PHALP'+B는 PHALP' 모델과 비교하여 0.22 높은 HOTA를 나타내는데, 이는 PHALP' 모델에 대해서도 외관 변화를 고려한 2단계 추적 알고리즘의 적용이 추적 성능에 도움을 준다는 것을 보여준다. 그리고 PHALP'+B는 PHALP+B보다 0.70 높은 HOTA를 달성한다. 이를 통해 자세 특징에 대한 추출 정확도를 높이는 것이 추적 성능에 도움을 준다는 것을 알 수 있다^[5]. 또한 PHALP'+B의 첫 번째 추적 단계에서 DH에 디블러를 적용했을 때, HOTA가 추가적으로 0.12 향상되었다. 이를 통해 휴먼 객체에 대해서 모션 블러를 감소시키는 것이 외관 특징 추출의 정확도를 높이고, 결과적으로 추적 성능에 도움이 됨을 알 수 있다. 이에 대한 구체적인 분석은 4.3장의 정성적 평가 결과에서 확인할 수 있다.

Table 1.

Performance comparison of baseline models and proposed method (ours) on PoseTrack21 validation dataset

3. 정성적 평가 결과

그림 5, 6, 7은 PoseTrack21 데이터셋에 대해 제안하는 모델인 PHALP'+B_deblur의 추적 성능을 나타내는 정성적인 결과이다. 그림 5에서는 검출 신뢰도에 따른 검출 결과가 제시되며, PHALP'과 PHALP'+B의 추적 결과를 비교하였다. PHALP'+B 은 외관 변화가 큰 무대 뒤편의 흐릿한 사람 및 무대 위의 춤추며 가려진 배우에 대해서 PHALP'와 달리 추적을 성공적으로 수행한다. 그림 6에서는 baseline모델인 PHALP+B와 PHALP'+B의 추적 결과를 비교하였다. PHALP'+B는 낙하하며 역동적인 자세를 보이는 선수에 대하여 정확한 자세 복원 성능을 보이고, 이에 기반하여 PHALP+B와 달리 ID 스위칭 없이 추적을 성공적으로 수행한다. 그림 7에서는 PHALP'+B와 PHALP'+B_deblur의 추적 결과를 비교하였다. PHALP'+B_deblur은 서로에 대한 가리워짐과 모션 블러가 발생한 두 선수에 대하여 ID 스위칭 없이 추적을 성공적으로 수행한다.

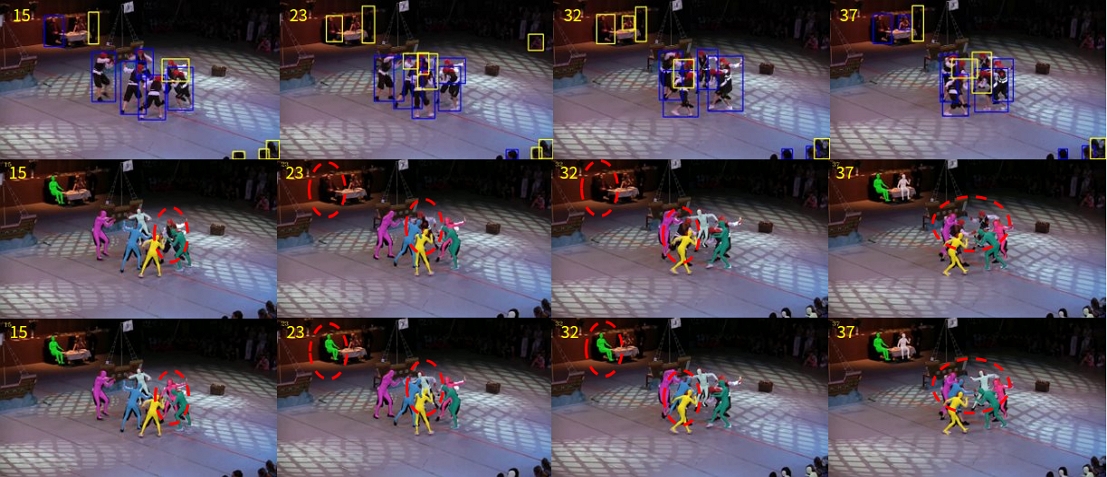

Fig. 5.

Detection results for the PoseTrack21 dataset (row 1), with high confidence detections colored in blue and low confidence detections colored in yellow bounding boxes. Qualitative comparison of PHALP' (row 2) and PHALP'+B (row 3)

Fig. 6.

Qualitative comparison of PHALP+B(row1) and PHALP'+B(row2) on PoseTrack21 dataset

Fig. 7.

Qualitative comparison of PHALP'+B(row1) and PHALP'+B_deblur(row2) on PoseTrack21 dataset

우리는 디블러가 적용된 경우의 텍스쳐 영상(textue image)^[3]을 확인하여 디블러가 어떤 식으로 추적 성능에 도움이 되었는지 확인해 보았다. 그림 8은 그림 7의 PHALP'+B 추적 결과에서 모션 블러로 인해 ID 스위칭이 발생하는 프레임에 대한 각 선수의 텍스쳐 영상이다. 그림 8의 b, e는 블러를 적용하지 않았을 경우의 텍스쳐 영상을, c, f는 디블러를 적용한 경우의 텍스쳐 영상을 나타낸다. 그림 d는 텍스쳐 영상의 각 픽셀에 대응되는 신체 부위의 예를 보여준다. 흰색 유니폼 선수에 대한 결과에서, b에 비해 c에서 머리나 유니폼 영역에서의 텍스쳐가 좀 더 잘 추정된 것을 볼 수 있다. 또한 자주색 유니폼 선수에 대한 결과에서도, e에 비해 f에서 팔 영역의 텍스쳐가 잘 추정되고, 유니폼의 무늬가 잘 표현된 것을 볼 수 있다.

Fig. 8.

Comparison of texture images with deblur(c, f) and without deblur(b, e)

마지막으로 제안하는 방법이 추적에 실패하는 경우에 대해서 분석하였다. 제안하는 방법은 검출에 대한 신뢰도 점수를 활용하여 휴먼 객체의 외관 변화 정도를 결정한다. 이러한 검출 결과의 예가 그림 9의 1행에 제시되어 있다. 16번째 프레임에서 가리워진 사람에 대해 검출 결과가 DL로 분류되고, 결국 PHALP'+B_deblur의 추적 결과(3행)에서 ID 스위칭이 발생한다. 이는 16번째 프레임에서 가리워진 부분이 제외된 바운딩 박스 영역으로 인해 낮은 IoU 유사도를 갖기 때문이다. 한편 2행의 검출 결과와 같이 가리워진 사람에 대해 임의로 DH로 분류 후 추적을 진행할 경우, 4행을 통해 16번 프레임의 가리워진 사람에 대한 검출에 대해서도 SMPL 복원이 올바르게 수행되고 결과적으로 3차원 표현을 통해 ID 스위칭 없이 추적되는 것을 확인할 수 있다. 이러한 사례는 외관 변화 정도를 판단하기 위해 검출 신뢰도 점수만 활용하는 현재의 방법을 보다 개선할 필요가 있음을 보여준다.

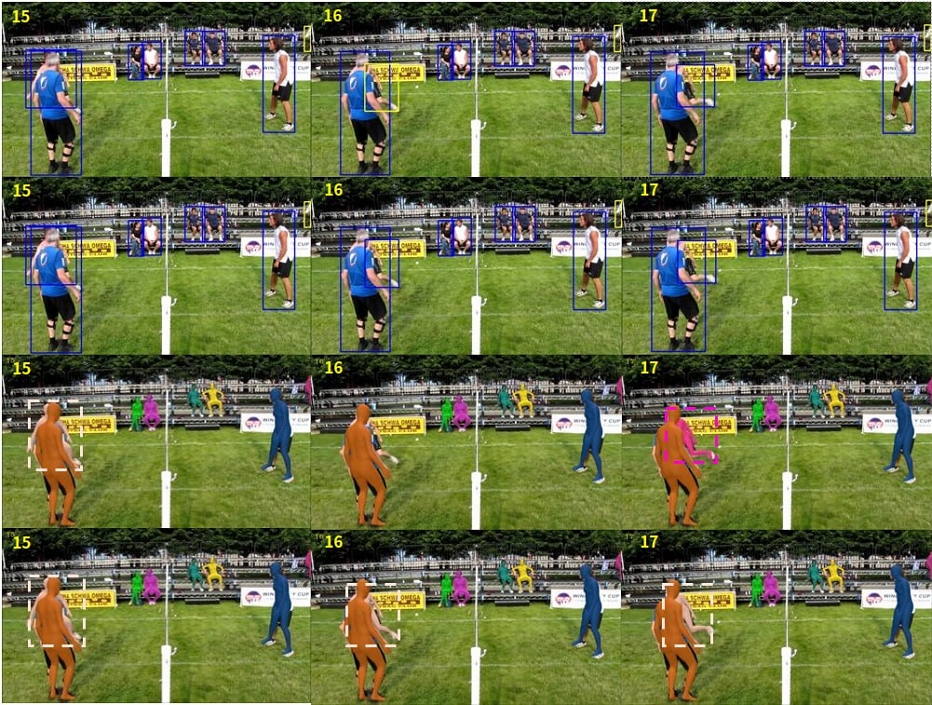

Fig. 9.

Detection result with DL(yellow) and DH(blue) based on detection confidence score(row1), tracking result of PHALP'+B_deblur based on detection result in row1(row3), detection result of arbitrary assigning the human subject in frame 16 where ID switching occurred in row3 to DH(row2), tracking result of PHALP'+B_deblur based on detection result in row2(row4)
